RTD170

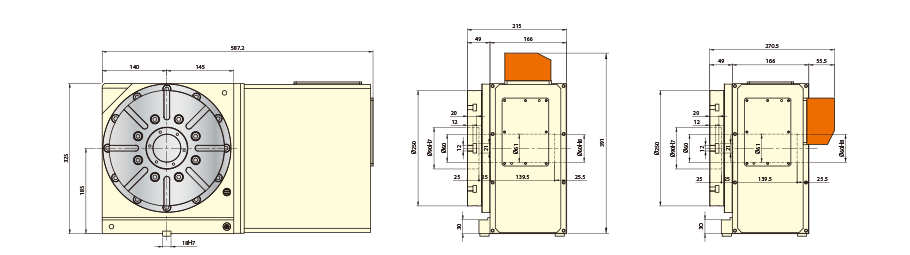

RTD200

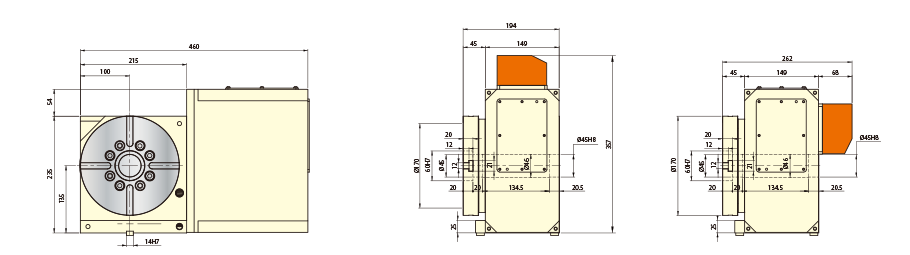

RTD250

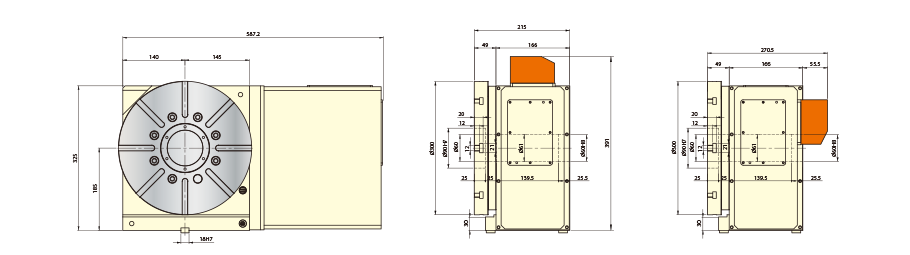

RTD300

 RTD-Series 滾齒凸輪分度盤產品參數

					單位	RTD170	RTD200	RTD250	RTD300
盤面直徑					毫米	?170	?200	?250	?300
盤面基準孔徑					毫米	?60H7	?60H7	?90H7	?90H7
中心高度（立式使用）					毫米	135	135	185	185
底部到盤面高度（臥式使用）					毫米	195	195	215	215
盤面T型槽寬					毫米	12H7	12H7	12H7	12H7
基準導槽寬					毫米	14H7	14H7	18H7	18H7
最小設定單位					度	0.001 o	0.001 o	0.001 o	0.001 o
更高轉速 數值由搭載伺服馬達決定					轉數	83	83	50	50
總減速比						1/36, 1/45	1/36, 1/45	1/60	1/60
分割定位精度					弧秒	18	18	16	16
重覆定位精度					弧秒	4	4	4	4
伺服馬達	F	法努克	αif			αif4/ 5000	αif4/ 5000	αif8/ 3000	αif8/ 3000
			β是			βis8/ 3000	βis8/ 3000	βis12/ 3000	βis22/ 3000
	中號	三菱				HG104S	HG104S	HG154S	HG154S
	小號	西門子				1FK7060	1FK7060	1FK7063	1FK7063
	和	安川				SGM7G-09	SGM7G-09	SGM7G-13	SGM7G-13
鎖緊動力源(空壓/ 油壓)						P / H	P / H	H	H
空壓/油壓鎖緊壓力					千克/厘米2	5/35	5/35	-/35	-/35
空壓/油壓鎖緊扭矩					千克·米	13/50	13/50	-/110	-/110
總重量					公斤	60	65	120	130
更大容許荷重	立式				公斤	80	100	260	260
	立式使用尾座				公斤	160	200	525	525
	臥式				公斤	160	200	525	525
更大容許切削推力 (油壓鎖緊狀態)	容許軸向負荷				千克力	2200	2200	5300	5300
	更大輸出扭矩				千克·米	35	35	120	120
	容許彎曲扭矩				千克·米	140	140	560	560
更大容許轉動慣量					千克·米	1.2	1.2	8.5	8.5
